鋼化玻璃

●鋼化玻璃特點(diǎn)

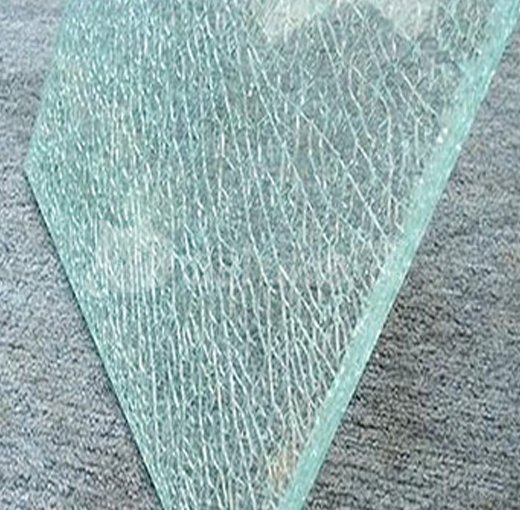

安全性：玻璃破碎后成碎小鈍角顆粒狀態(tài)，對(duì)人體可能造成的傷害有限。

高強(qiáng)度：強(qiáng)度是普通浮法玻璃的3-5倍。

熱穩(wěn)定性：具有良好的熱穩(wěn)定性，可承受200℃的溫差而不破壞。

●半鋼化玻璃特點(diǎn)

半鋼化玻璃，又名熱增強(qiáng)玻璃，機(jī)械強(qiáng)度是普通退火玻璃的2倍，具有良好的熱穩(wěn)定性，耐100℃的溫差而不破壞，最大優(yōu)點(diǎn)是不存在自爆的弊病。

 ●均質(zhì)鋼化玻璃特點(diǎn)

鋼化玻璃自爆源于玻璃內(nèi)部硫化鎳的晶型轉(zhuǎn)變，從熱處理后的幾分鐘到安裝后的十幾年里一直存在。均質(zhì)鋼化玻璃，又名熱浸鋼化玻璃，通過(guò)均質(zhì)處理，使鋼化玻璃內(nèi)的硫化鎳達(dá)到穩(wěn)定的狀態(tài)，并使玻璃內(nèi)部應(yīng)力趨于平衡，提前引爆易自爆的玻璃，可將鋼化玻璃的自爆率由千分之三降至萬(wàn)分之三，大大降低自爆風(fēng)險(xiǎn)。

●設(shè)備及加工能力

引進(jìn)North Glass不同規(guī)格的鋼化爐生產(chǎn)線，其中Low-E玻璃采用先進(jìn)的強(qiáng)制對(duì)流/輻射加熱式鋼化爐，利用熱風(fēng)對(duì)流對(duì)玻璃進(jìn)行傳導(dǎo)加熱，在短時(shí)間內(nèi)將玻璃內(nèi)外表層溫度均勻地加熱到鋼化溫度點(diǎn)（加熱速度大幅度提高加熱時(shí)間縮短30%）。克服了鍍膜玻璃對(duì)熱輻射反射造成鋼化加工難的技術(shù)難題，能確保鍍膜玻璃在加熱鋼化的過(guò)程中保持良好的平整度，減少了在普通鋼化爐生產(chǎn)時(shí)相對(duì)較長(zhǎng)時(shí)間加熱造成的膜層損壞、輥道印、麻點(diǎn)等表面質(zhì)量問(wèn)題，因此所生產(chǎn)的鋼化玻璃具有更好的光學(xué)質(zhì)量。

●平鋼化規(guī)格

◆生產(chǎn)厚度：4mm-19mm

◆最小生產(chǎn)尺寸：300mm*300mm

◆平鋼化最大生產(chǎn)尺寸：2440mm*6000mm     2800mm*5000mm

彎鋼化最大生產(chǎn)尺寸：最大尺寸：2440*3660mm
最小彎曲半徑：1000mm(厚度5~6mm);1500mm(厚度 8~12mm);2000mm(厚度15~19mm).
厚度:3mm~19mm

●產(chǎn)能  年生產(chǎn)能力100萬(wàn)平方米。

●適用范圍

◆鋼化玻璃屬于安全玻璃，廣泛應(yīng)用于對(duì)機(jī)械強(qiáng)度和安全性要求較高的場(chǎng)所，如玻璃門(mén)、建筑幕墻、立面窗、室內(nèi)隔斷、家具、靠近熱源及受冷熱沖擊較劇烈位置的隔斷。

◆半鋼化玻璃無(wú)自爆弊病，廣泛應(yīng)用于玻璃幕墻、暖房、溫室、隔墻及裝飾行業(yè)。

●質(zhì)量標(biāo)準(zhǔn)：
◆歐洲標(biāo)準(zhǔn)EN 14179-1 2005 《熱浸增強(qiáng)建筑玻璃》，EN12150-2000 《鋼化安全玻璃》

◆GB15763.2-2005 《建筑用安全玻璃第2部分：鋼化玻璃》、

◆GB15763.4-2009 《建筑用安全玻璃第4部分：均質(zhì)鋼化玻璃》

◆GB/T 17841-2008 《半鋼化玻璃》

●產(chǎn)品認(rèn)證

◆國(guó)家強(qiáng)制性3C認(rèn)證 ◆澳洲AS/NZS 2208認(rèn)證 ◆歐洲CE認(rèn)證           ◆北美SGCC認(rèn)證
